Como projetar estruturas revestidas de cerâmica para tubulações de injeção de carvão PCI de alto-forno?

Os sistemas de injeção de carvão pulverizado (PCI) de alto-forno exigem transporte de material consistente e sem problemas para fluxos de trabalho normais de fundição. Dentro do gasoduto, partículas finas de carvão viajam em altas velocidades de fluxo e continuam atingindo a parede interna durante longas horas de operação. Embora o carvão pulverizado pareça macio em comparação com o minério duro, a transferência pneumática prolongada desgastará gradualmente os componentes do tubo. Curvas de tubos onde a direção do fluxo muda sofrem mais danos.

Os operadores da planta frequentemente enfrentam estas dores de cabeça práticas:

· Erosão severa do material nas seções do cotovelo

· Desbaste progressivo de parede em segmentos de tubos locais

· Vazamento inesperado na tubulação, levando a paradas não planejadas

· Substituição frequente de peças para seções de tubos muito desgastadas

Para resolver esses pontos problemáticos, o revestimento cerâmico resistente ao desgaste tornou-se uma opção de proteção convencional para zonas de alto desgaste em tubulações PCI. No entanto, simplesmente colocar ladrilhos cerâmicos no interior dos tubos não proporcionará a vida útil esperada. Os engenheiros precisam adaptar os layouts dos revestimentos com base nos padrões de desgaste reais ao longo de todo o circuito de transporte.

O que desencadeia o desgaste nas tubulações PCI do alto-forno?

Os danos nos tubos raramente resultam do próprio fluxo de ar. A verdadeira força motriz está nas partículas sólidas de carvão transportadas pela corrente de ar. Durante a operação em altas taxas de transporte:

· Partículas sólidas batem repetidamente contra as superfícies internas do tubo

· Grãos finos de carvão geram abrasão deslizante persistente.

· O redirecionamento de fluxo cria pontos de erosão concentrados.

O grau de desgaste é controlado por múltiplas variáveis ​​de campo: tamanho das partículas de carvão, velocidade real de transporte, pressão de trabalho do sistema, estabilidade do fluxo e layout geométrico do tubo. Como as condições de trabalho diferem de um segmento de tubo para outro, uma solução de revestimento que sirva para todos não pode funcionar bem em toda a rede PCI.

Zonas de alto desgaste dignas de nota em tubulações de injeção de carvão

Os danos causados ​​pelo desgaste não se espalham uniformemente por todo o comprimento do tubo; concentra-se em várias posições típicas.

1. Cotovelos e curvas de tubo

As unidades de cotovelo destacam-se como o local de falha mais frequente. Quando o carvão pulverizado muda de direção, as partículas continuam avançando sob inércia e colidem com o arco externo de curvas. Este impacto concentrado faz com que os cotovelos se degradem muito mais rapidamente do que os tubos retos.

2. Redutores e juntas de transição de diâmetro

A mudança repentina no tamanho do tubo perturba o fluxo de ar e reorganiza a distribuição de partículas. O fluxo turbulento toma forma aqui e provoca desgaste irregular do material. Sem proteção adequada contra desgaste, os redutores se transformam em elos fracos que precisam de inspeção e manutenção regulares.

3. Entradas de alimentação e segmentos de tubos de alta velocidade

Em pontos de alimentação e seções com velocidade de fluxo elevada, a frequência de colisão de partículas aumenta acentuadamente. Esses locais devem receber atenção extra durante o planejamento da proteção contra desgaste.

Projeto prático de estrutura revestida de cerâmica para diferentes seções de tubos

Os compradores de plantas e engenheiros de projeto devem combinar os formatos dos revestimentos com as condições locais de trabalho, em vez de aplicar revestimentos idênticos em todos os lugares.

Segmentos de tubo reto

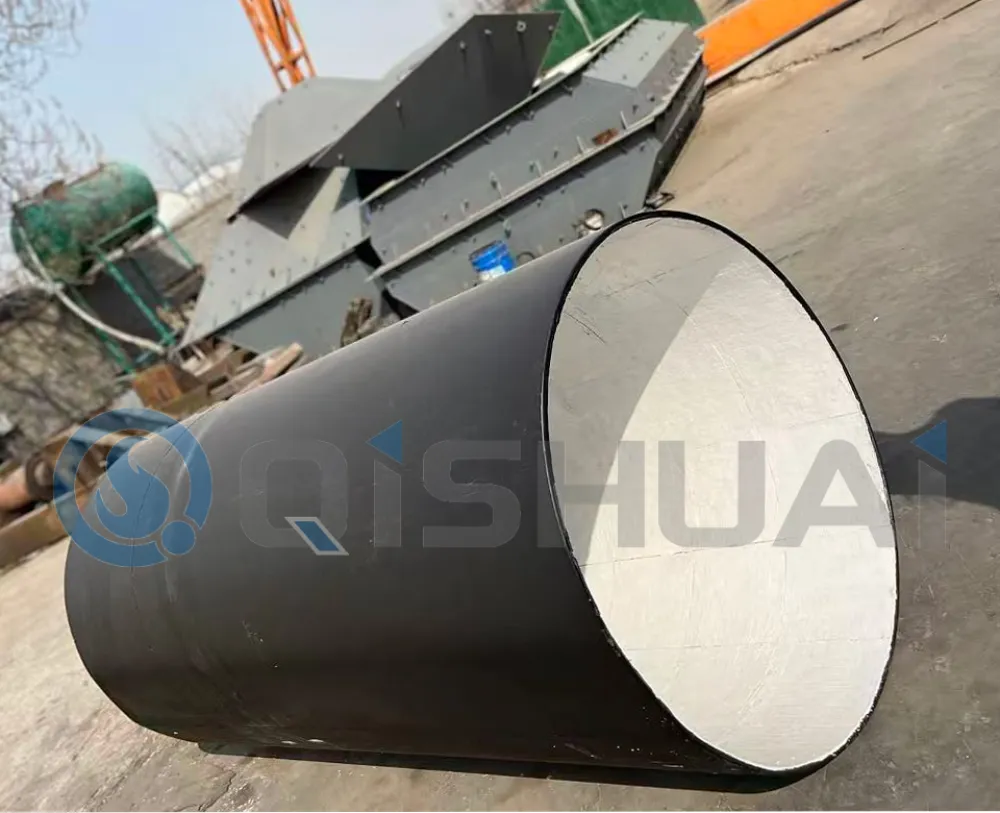

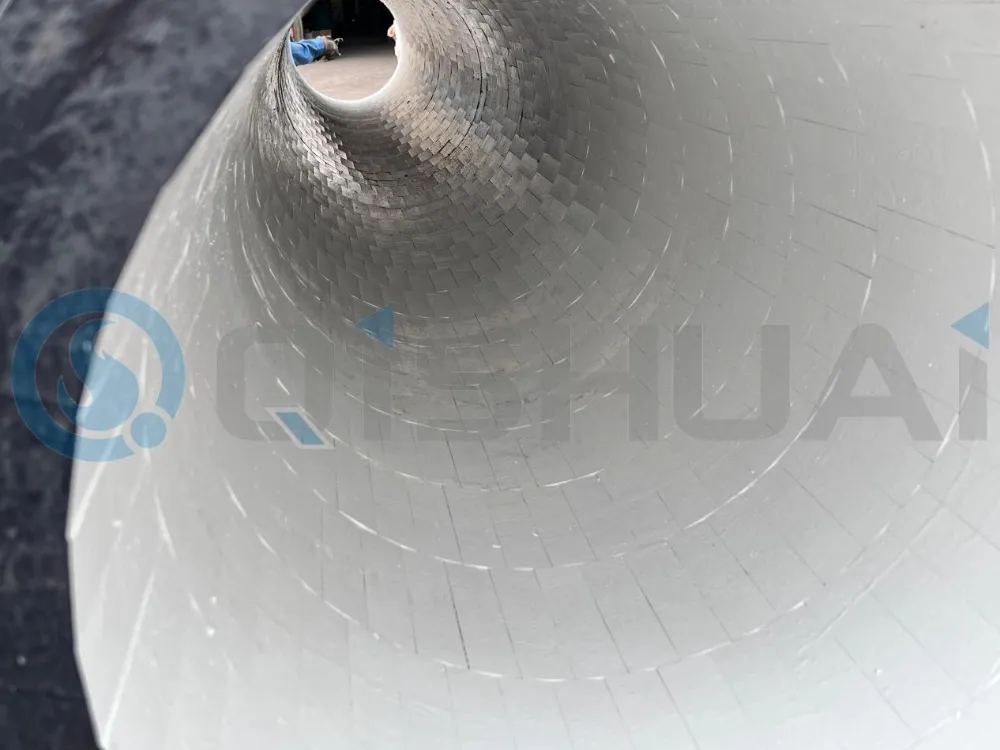

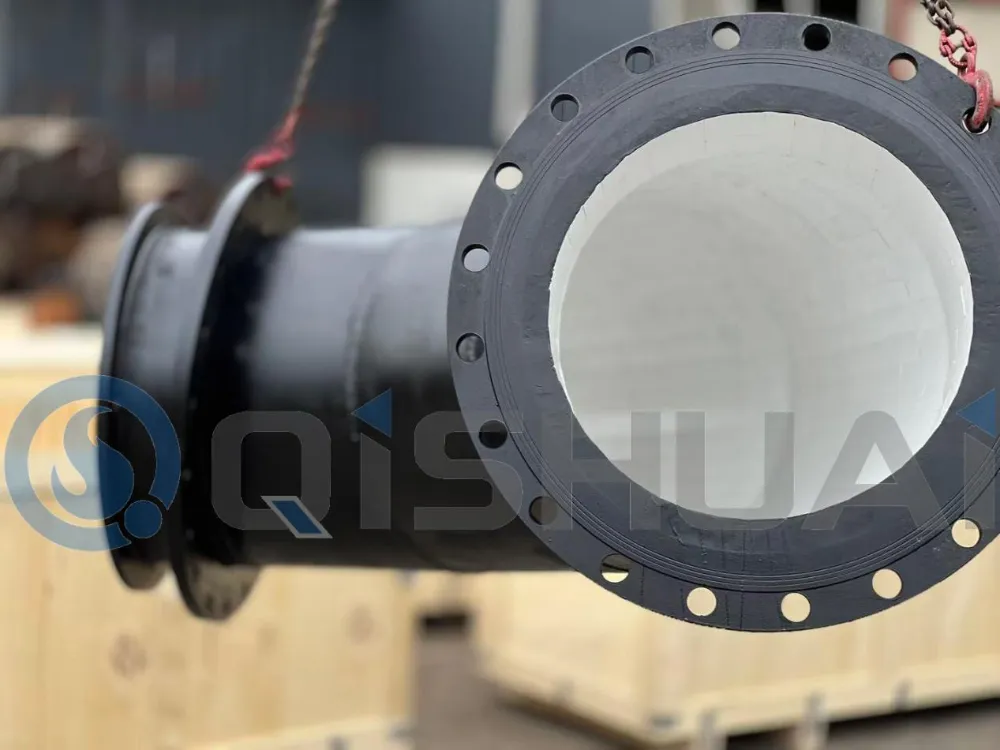

As seções retas da tubulação sofrem principalmente atrito de deslizamento uniforme. Mangas de cerâmica de alumina integradas ou tubos pré-fabricados revestidos de cerâmica são ótimos para essas seções. Esta configuração proporciona uma superfície interna contínua à prova de desgaste, preserva o fluxo suave do material e retarda a abrasão da parede para transporte de pó a longo prazo. fornece conjuntos completos de séries de tubos compostos cobrindo trechos retos, curvas e peças de transição para retrofits de sistemas PCI e projetos de novas construções.

Seções de cotovelo e dobra

Os cotovelos suportam cargas combinadas de impacto e fricção mais fortes do que os tubos retos, portanto o reforço é essencial. As opções comprovadas no local incluem mangas de cerâmica tipo split, cotovelos pré-fabricados revestidos de cerâmica e zonas de desgaste de cerâmica espessadas localmente. Para locais de operação com impacto de partículas extrapesadas, os produtos da série de compósitos cerâmicos de borracha podem ser selecionados para absorver choques e reduzir o risco de lascamento da cerâmica. Nosso portfólio de produtos também inclui a série de soldagem de revestimento de carboneto de cromo para soluções alternativas de proteção contra desgaste em cenários de trabalho especiais, enquanto a série de cerâmica de carboneto de silício pode ser considerada para serviços combinados de corrosão e abrasão extrema como uma escolha alternativa de material.

Segmentos Redutores e de Transição

Além de resistir ao desgaste, os redutores devem manter uma transição de material constante. Ao projetar o revestimento cerâmico para essas peças, mantenha as transições do contorno interno suaves, evite a mutação abrupta do caminho do fluxo e reduza os redemoinhos turbulentos. Os componentes cerâmicos segmentados montados ajustam-se melhor à geometria complexa do redutor do que os revestimentos monolíticos na maioria dos casos.

Como escolher o grau cerâmico adequado para o serviço de pipeline PCI

A seleção do material depende da intensidade do desgaste no local e dos ciclos operacionais esperados.

Revestimento cerâmico de 92% de aluminaé adequado para transferência de carvão pulverizado de nível geral com abrasão moderada. Ele equilibra uma resistência decente ao desgaste e um orçamento de projeto para condições comuns de trabalho de PCI.

Forro cerâmico 95% aluminaé adequado para produção ininterrupta de longo prazo com maiores requisitos de desgaste. Possui maior densidade de material, melhor desempenho antiabrasão e ciclos de serviço estendidos, amplamente adotados em muitos projetos de injeção de carvão de alto-forno de grande capacidade.

Estrutura composta borracha-cerâmica Recomendado para circunstâncias com forte impacto de partículas, alta velocidade de fluxo e cargas de choque mecânico. A camada de borracha de apoio dissipa a força de impacto e reduz o risco de fragmentos cerâmicos.

Otimizações de pipeline auxiliar para retardar a degradação de componentes

O revestimento cerâmico serve como uma medida fundamental e não como uma solução completa. O layout geral da tubulação também influencia a vida útil real.

Gerencie a velocidade de transporte de maneira razoável. Maior velocidade de fluxo amplifica a energia de impacto das partículas. O ajuste do sistema deve garantir o fornecimento estável de carvão sem buscar velocidades desnecessariamente altas.

Adote um layout de cotovelo de grande raio. Um grande raio de curvatura facilita o impacto de partículas afiadas, suprime a turbulência e mitiga a erosão local concentrada.

Minimize perturbações desnecessárias do fluxo. Tente evitar mudanças abruptas de diâmetro, curvas acentuadas de raio curto e juntas de tubos mal alinhadas para que a carga de desgaste seja distribuída de maneira mais uniforme.

Padronize os procedimentos de instalação no local. Mesmo os componentes cerâmicos premium falharão prematuramente com baixa qualidade de encaixe. O tratamento de superfície do substrato de aço, a aplicação de adesivo, o alinhamento dos ladrilhos cerâmicos e o controle da folga das juntas são muito importantes. Uma superfície interna lisa ajuda a evitar abrasão secundária extra provocada por turbulência.

O revestimento cerâmico impedirá totalmente o desgaste do pipeline PCI?

O revestimento cerâmico retarda bastante a degradação do tubo, mas não consegue eliminar completamente o desgaste. O desempenho do serviço no mundo real está sujeito às características do material de carvão, aos parâmetros reais de transporte, ao layout da tubulação e à qualidade de execução da instalação em campo. O principal valor do revestimento cerâmico reside no prolongamento dos intervalos de manutenção e na redução da frequência de substituição de componentes para circuitos PCI de alto-forno.

Considerações Finais

O projeto racional de estruturas revestidas de cerâmica para dutos de injeção de carvão de alto-forno começa com a identificação de onde e como ocorre o desgaste. Seções retas de tubos dependem de mangas cerâmicas de alumina contínuas; os cotovelos exigem proteção reforçada anti-impacto; os redutores de transição precisam de estruturas de revestimento que mantenham a transição estável do material.

Os engenheiros de compras podem avaliar soluções cerâmicas à base de alumina juntamente com opções alternativas, incluindo séries de soldagem de revestimento de carboneto de cromo, séries de compósitos cerâmicos de borracha e séries de tubos compósitos de acordo com os parâmetros do local. Combinar o hardware de revestimento adequado com o layout otimizado da tubulação permite que as instalações de PCI alcancem maior vida útil dos componentes, menos paradas de produção e operação mais estável do alto-forno.

Em vez de simplesmente especificar ladrilhos cerâmicos mais espessos, faz mais sentido personalizar esquemas de revestimento com base nas condições reais de trabalho no transporte de carvão. Se você estiver adquirindo componentes de tubos resistentes ao desgaste para modernização PCI de alto-forno ou novos projetos de construção, sinta-se à vontade para enviar um e-mail para nossa equipe na Shandong Qishuai Wear-Resistant Equipment Co., Ltd.
